Виды подключения радиатора zehnder charleston completto.

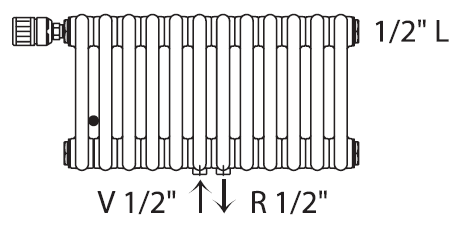

Виды подключений zehnder charleston completto (за дополнительную плату):Встроенный вентиль вверху, нижнее одностороннее подключение.

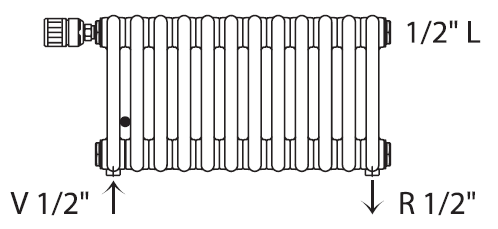

Встроенный вентиль внизу, нижнее одностороннее подключение.

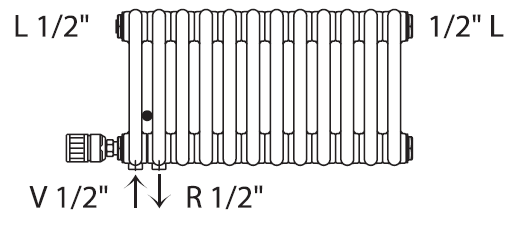

Встроенный вентиль вверху, нижнее подключение по центру.

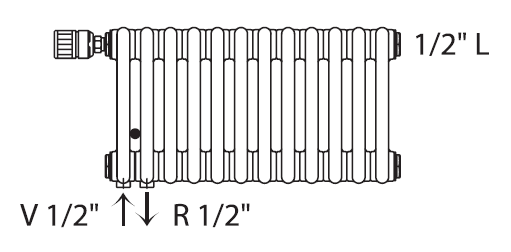

Встроенный вентиль вверху, нижнее разностороннее подключение.
V = подающая линия, R = обратная линия, L = воздухоотводчик.
Подключение радиаторов в специальном исполнинии (за дополнительную плату):
- Полностью сварное исполнение.
Для высокого давления макс. 18 бар (невозможно для исполнения Completto).
- Встроенная трубка.
Для одностороннего подключения в случае большого числа секций (см. ниже).
- Промежуточные высоты.
Расчёт производится по следующей большей длине в каталоге.
- Угловое или радиусное исполнение.
- Исполнение радиатора высотой более 3000 мм.
- Приварные подъёмные петли.
- Радиатор увеличенной длины, собранный из частей с помощью ниппелей на заводе.
- Оцинкованное исполнение (для использования в бассейнах).
Цинкование с последующим нанесением порошковой эмали стандартного цвета (RAL 9016).
Встроенная трубка.
В случае, если радиатор Zehnder Charleston имеет одностороннее подключение и если количество секций превышает число, указанное ниже, возможно исполнение со встроенной трубой, установленной на заводе, что гарантирует соблюдение параметров тепловой мощности, указанной в каталоге (за дополнительную плату).
2-колончатая модель от 87 секций = монтажная длина 4002 мм;
3-колончатая модель от 85 секций = монтажная длина 3910 мм;
4-колончатая модель от 81 секции = монтажная длина 3726 мм;
5-колончатая модель от 71 секции = монтажная длина 3266 мм;
6-колончатая модель от 55 секций = монтажная длина 2530 мм.
